Kalibrácia asistenčných systémov a vzduchového podvozka Lamborghini Urus po demontáži nárazníka v detailingovom štúdiu

Kalibrácia asistenčných systémov Lamborghini Urus

Prečítajte si, prečo demontáž predného nárazníka na Lamborghini Urus vyžaduje okamžitú kalibráciu asistenčných systémov a vzduchového podvozka.

Detailný úvod do problematiky:

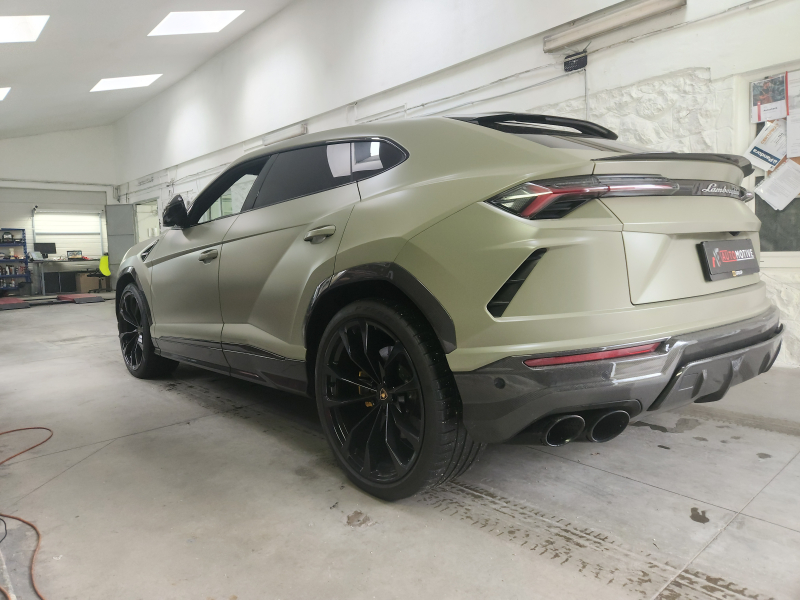

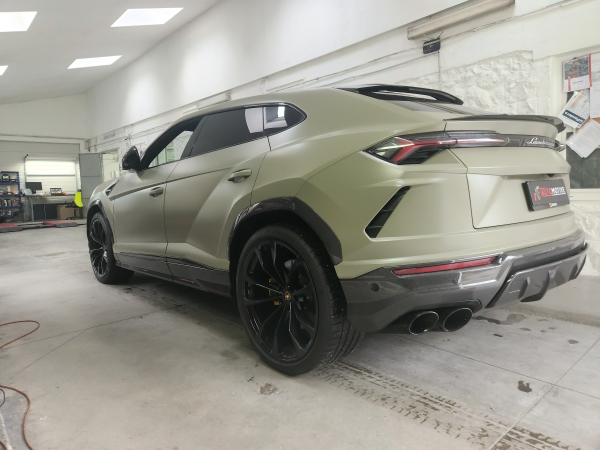

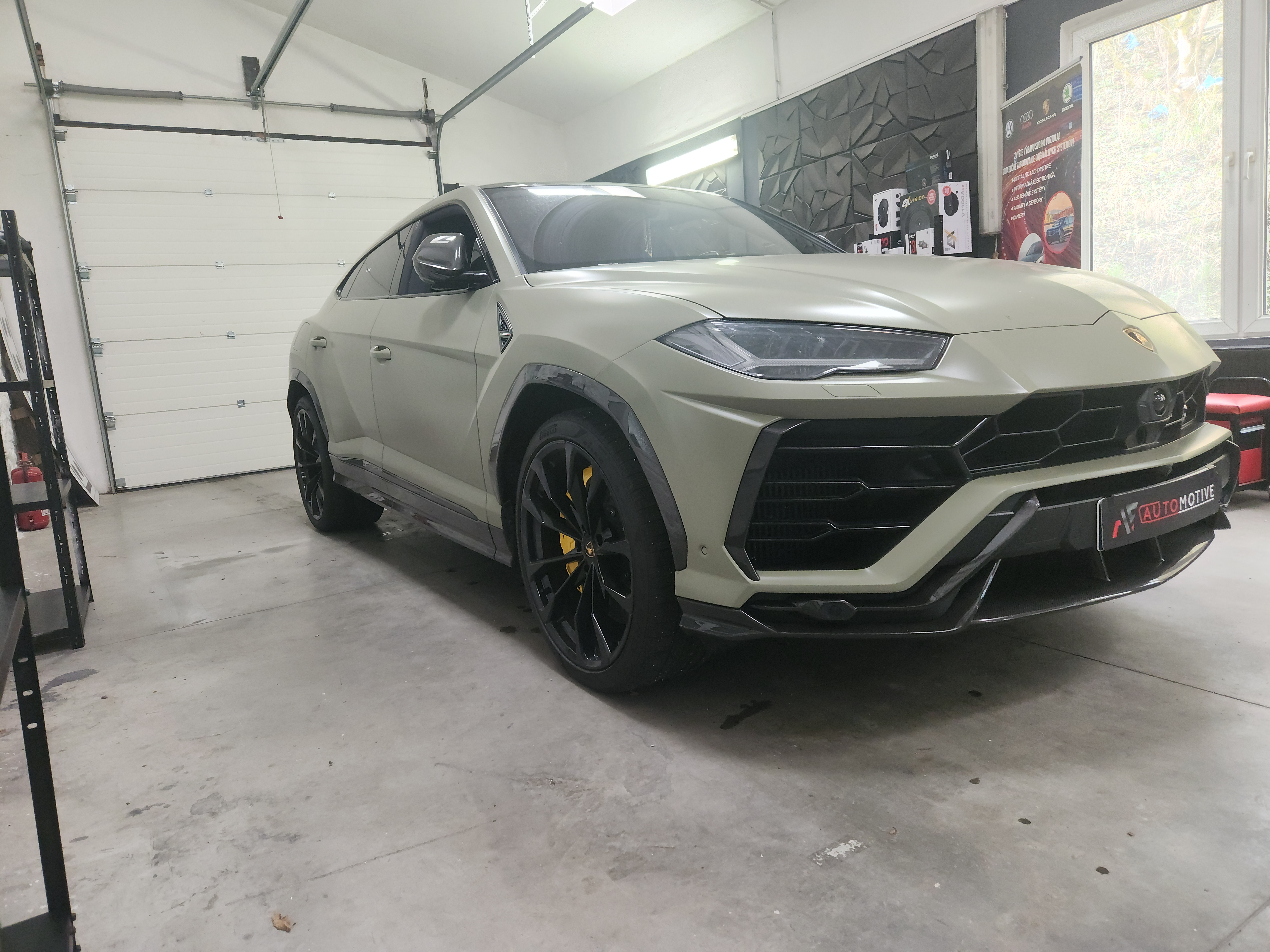

Predstavte si, že vlastníte jedno z najexkluzívnejších a najrýchlejších športových úžitkových vozidiel na svete, akým je Lamborghini Urus. Rozhodnete sa zmeniť jeho vonkajší vzhľad a dopriať mu novú ochrannú alebo dizajnovú fóliu v profesionálnom detailingovom štúdiu.

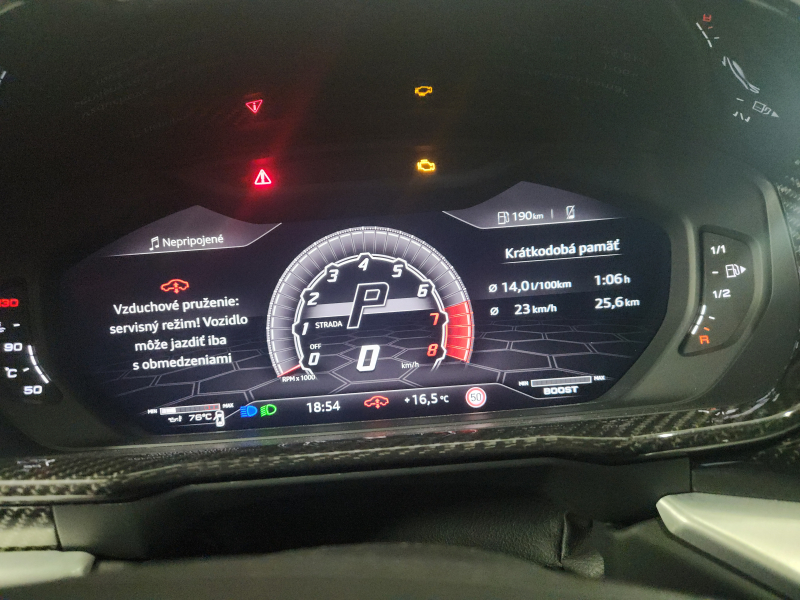

Výsledný vzhľad je presne podľa vašich predstáv, no hneď po naštartovaní a pokuse o odchod prichádza nepríjemné prekvapenie v podobe chybových hlásení na prístrojovom paneli. Auto vám oznamuje, že vzduchový podvozok sa nachádza v servisnom režime a jazda je možná len s výraznými obmedzeniami, pričom všetky asistenčné systémy sú vypnuté.

Tento scenár je veľmi častým javom pri moderných vozidlách, ktoré disponujú pokročilými asistenčnými systémami pre vodiča. Mnohé detailingové dielne totiž pri lepení fólií demontujú predný nárazník, aby dokázali fóliu zahnúť za okraje a dosiahnuť tak vizuálne dokonalý výsledok. Často však zabúdajú na to, že v prednom nárazníku a za ním sa nachádza mimoriadne citlivá senzorika, ktorá vyžaduje špecifické zaobchádzanie a predpísané postupy.

Akákoľvek mechanická manipulácia s týmito komponentmi bez následnej odbornej rekalibrácie spôsobí, že riadiace jednotky stratia svoje presné referenčné body. Výsledkom je dezorientované vozidlo, ktoré z bezpečnostných dôvodov obmedzí svoje funkcie a prejde do núdzového režimu. V tomto článku si podrobne vysvetlíme, prečo k tomuto problému dochádza a ako ho v spoločnosti AF-Automotive dokážeme vyriešiť na úrovni svedomitého inžinierstva.

Pôvodný stav:

Čo zákazníkovi v aute chýbalo a prečo to je problém?

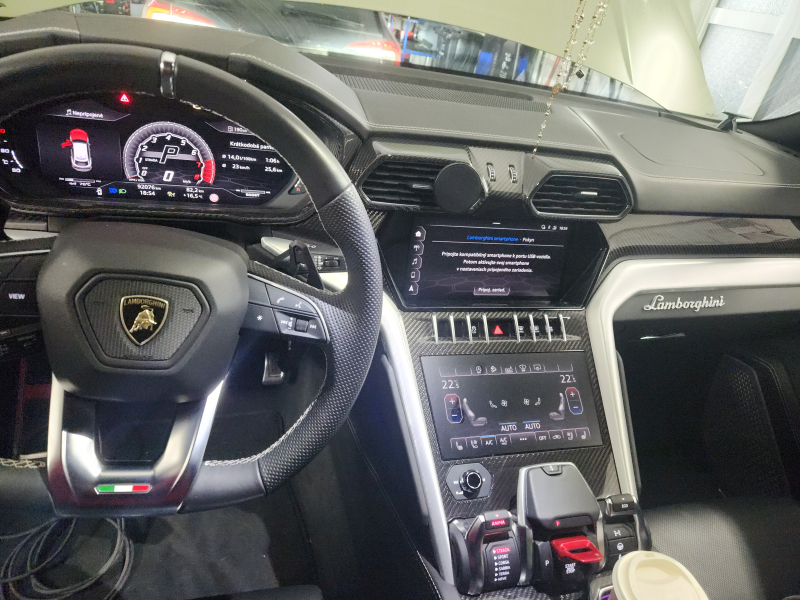

Vozidlo k nám dorazilo so svietiacou chybou na palubnom počítači, ktorá informovala o núdzovom stave vzduchového odpruženia a nefunkčnosti adaptívneho tempomatu. Pred touto neplánovanou komplikáciou mal majiteľ k dispozícii sofistikovaný stroj, ktorý dokázal bezpečne jazdiť rýchlosťami presahujúcimi tristo kilometrov za hodinu. Po demontáži a spätnej montáži predného nárazníka v detailingovom štúdiu sa však z tohto superšportu stal nepoužiteľný dopravný prostriedok obmedzený bezpečnostnými systémami.

Najväčším problémom bolo, že vozidlo nedokázalo správne vyhodnocovať informácie o polohe karosérie voči vozovke. Keďže boli odpojené a opätovne namontované snímače a radarové senzory v prednej časti, riadiaca jednotka zaznamenala nesúlad v kalibračných hodnotách. Bez funkčného adaptívneho tempomatu a s podvozkom v núdzovom režime bolo vozidlo nielen nekomfortné, ale najmä nebezpečné pre akúkoľvek rýchlejšiu jazdu.

Zákazník prišiel o možnosť využívať kľúčové bezpečnostné prvky, ako je automatické núdzové brzdenie, udržiavanie v jazdných pruhoch či inteligentné sledovanie odstupu. Vzduchový podvozok bol zablokovaný v jednej nemennej polohe, čo eliminovalo schopnosť vozidla prispôsobovať svetlú výšku a tuhosť tlmenia aktuálnemu jazdnému režimu. To výrazne znehodnotilo celkový zážitok z jazdy a bezpečnosť posádky.

Tento stav je priamym dôsledkom moderného prístupu k stavbe automobilov, kde sú jednotlivé systémy navzájom prepojené. Pokiaľ jedna časť reťazca neodosiela presné a overené dáta, ostatné systémy ich odmietnu spracovať, aby sa predišlo chybnému rozhodnutiu auta v krízovej situácii. Zákazníkovi tak v podstate chýbalo bezpečné a spoľahlivé auto, hoci vizuálne vyzeralo lepšie ako kedykoľvek predtým.

Technická funkcia:

Čo je to za systém a ako presne funguje?

Asistenčné systémy vodiča a vzduchový podvozok v Lamborghini Urus sú vrcholom automobilového inžinierstva a pracujú na základe nepretržitej výmeny obrovského množstva dát. Srdcom adaptívneho tempomatu sú radarové snímače umiestnené v prednom nárazníku, ktoré vysielajú elektromagnetické vlny do priestoru pred vozidlom. Tieto vlny sa odrážajú od prekážok a vracajú sa späť k snímaču, ktorý na základe času návratu vypočítava presnú vzdialenosť a rýchlosť objektov pred vami.

Zároveň vzduchový podvozok využíva senzory výšky umiestnené na každom kolese a senzory zrýchlenia karosérie, ktoré neustále merajú pohyby vozidla. Riadiaca jednotka podvozka spracováva tieto údaje desiatkykrát za sekundu a pomocou kompresora a elektromagnetických ventilov upravuje tlak v jednotlivých vzduchových mechoch. Tým sa zabezpečuje dokonalá stabilita vozidla pri prejazde zákrutami a filtrácia nerovností.

Tieto dva systémy nespolupracujú izolovane, ale sú úzko prepojené prostredníctvom rýchlej dátovej zbernice vozidla. Ak napríklad radar zaznamená prudké brzdenie vozidla pred vami, riadiaca jednotka podvozka okamžite pritvrdí predné tlmiče, aby zabránila nadmernému ponáraniu prednej časti auta a skrátila brzdnú dráhu. Ide o precízne vyladený ekosystém, kde každá desatina milimetra hrá zásadnú úlohu.

Keď dôjde k demontáži nárazníka, jemná mechanická väzba medzi radarovým snímačom a karosériou sa naruší. Aj keď sa nárazník namontuje späť na pôvodné miesto, odchýlka môže byť napríklad len jeden milimeter, čo však na vzdialenosť sto metrov predstavuje smerovú chybu niekoľkých metrov. Radar potom namiesto auta pred vami sníma zvodidlá alebo protiidúce vozidlá, čo je pre bezpečnú premávku neprípustné.

Proces modernizácie (Retrofit):

Čo všetko sme do vozidla implementovali?

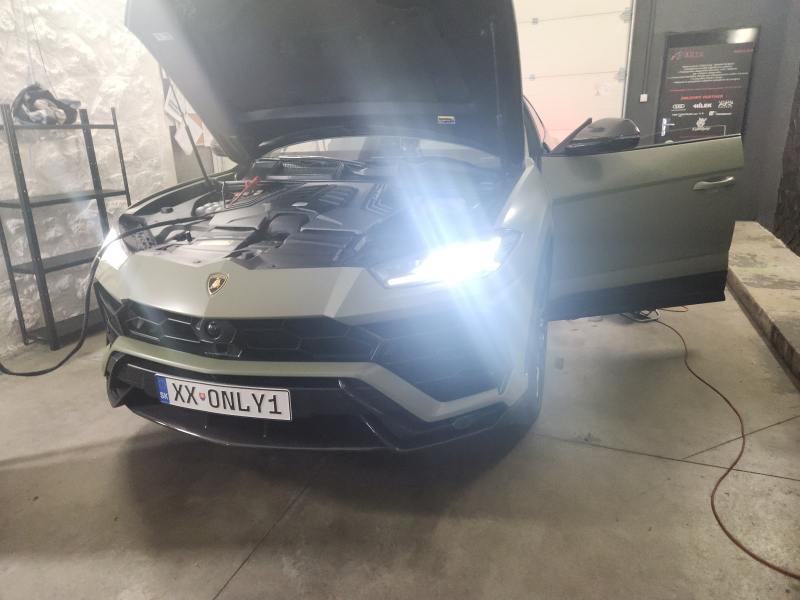

V našom prípade nešlo o pridávanie novej výbavy, ale o kompletnú obnovu a precízne nastavenie pôvodných systémov do stavu, v akom auto opustilo výrobnú linku. Proces sme začali dôkladnou vstupnou diagnostikou pomocou špecializovaných zariadení určených pre vozidlá koncernu VAG. Táto diagnostika nám potvrdila presné chybové kódy týkajúce sa straty kalibrácie radarov a zablokovania vzduchového podvozka v servisnom režime.

Následne sme vozidlo umiestnili na dokonale rovnú kalibračnú plochu, ktorá je nevyhnutným predpokladom pre presné merania. Pomocou špeciálnych laserových zameriavacích prístrojov a kalibračných terčov sme nastavili geometriu vozidla a zosúladili stredovú os auta s meracím systémom. Tento krok vyžaduje maximálnu trpezlivosť a precíznosť, keďže akákoľvek nepresnosť pri zameraní by znehodnotila celý proces kalibrácie.

Po mechanickom zameraní sme pristúpili k softvérovej kalibrácii radarových snímačov adaptívneho tempomatu. Cez diagnostické rozhranie sme spustili kalibračnú procedúru, počas ktorej vozidlo komunikuje s naším hardvérom a učí sa nanovo definovať nulové body pre svoje senzory. Tento proces zahŕňa jemné nastavovanie skrutiek na držiakoch radarov, kým sa dosiahne dokonalé smerovanie lúča.

Súbežne s tým sme vykonali kalibráciu výšky vzduchového podvozka. Do riadiacej jednotky sme zadali presné hodnoty namerané od stredu každého kolesa k spodnej hrane blatníka. Na základe týchto údajov si auto prekalibrovalo svoje snímače výšky, čím sme odstránili servisný režim a vrátili podvozku jeho plnú funkčnosť a možnosť meniť svetlú výšku podľa zvoleného jazdného režimu.

Hlavné výhody a prínosy:

Čo konkrétne zákazník získa?

Najdôležitejším prínosom pre zákazníka je návrat k stopercentnej bezpečnosti a spoľahlivosti jeho vozidla
